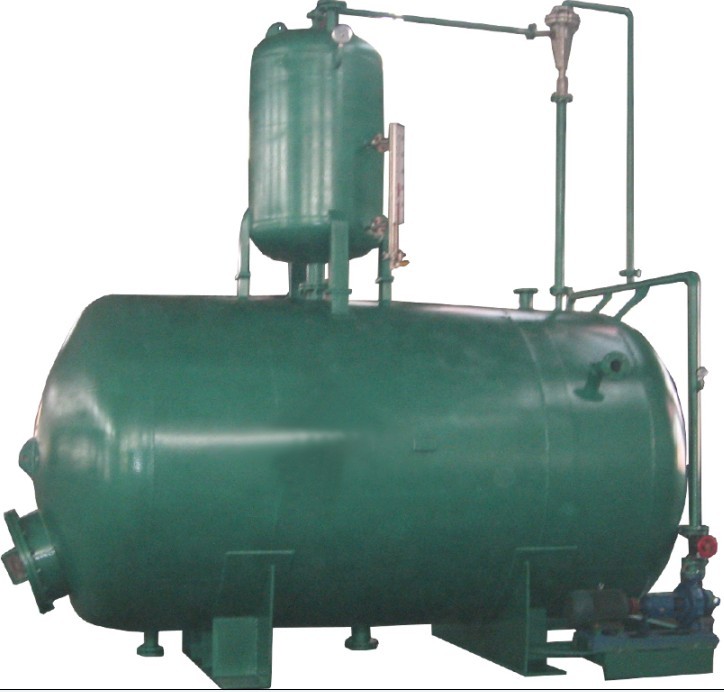

旋膜除氧器結構

旋膜改進型除氧器的結構是由除氧頭和水箱組成。我們重點介紹除氧頭的結構原理。

除氧頭的結構由外殼，旋膜器組，水篦子，液汽網，蒸汽分配盤五大部分組成。

１、外殼：是由筒身和沖壓橢圓形封頭焊制成。低壓150T/H以下中、小除氧器配有一對法蘭聯接上下部，供裝配和檢修用。

２、起膜器組：由水室、汽室、起膜管、凝結水接管、補充水接管和一次進汽接管組成。起膜管、下水管材料均由不銹鋼制造,常年運行無需檢修。

３、淋水篦子：經起膜段粗除氧的給水及由疏水管引進的疏水在這里混合進行二次分配，呈均勻淋雨?duì)盥涞窖b到其下的液汽網上。水篦子可根據水溫具體情況作增減，水篦子常年運行無需檢修。

4、液汽網：是由相互間隔的扁鋼帶及一個圓筒體，內裝一定高度特制的不銹鋼扁絲網及不銹鋼板組成，給水在這里與二次蒸汽充分接觸，加熱到飽和溫度并進行深度除氧，以保證除氧水中含量：低壓大汽式除氧器低于10μg/L，高壓除氧器低于5μg/L。

5、蒸汽分配盤：按一定比例成規則均分型制成，使主加熱蒸汽呈現均分狀態其在無節流工況下上升加熱軟化水，來保證加熱質量，達到飽和溫度下工作除氧。

服務用心、品質至上、交貨準時、價格合理一直是我們堅持的理念。希望我們的合作、會給您帶來“質”高無尚的好運。咨詢熱線：13851285787  我們將給你最低的出廠價，來電價格更有驚喜！
